・エンジンルームデッドニングキット

　S700-EGRD

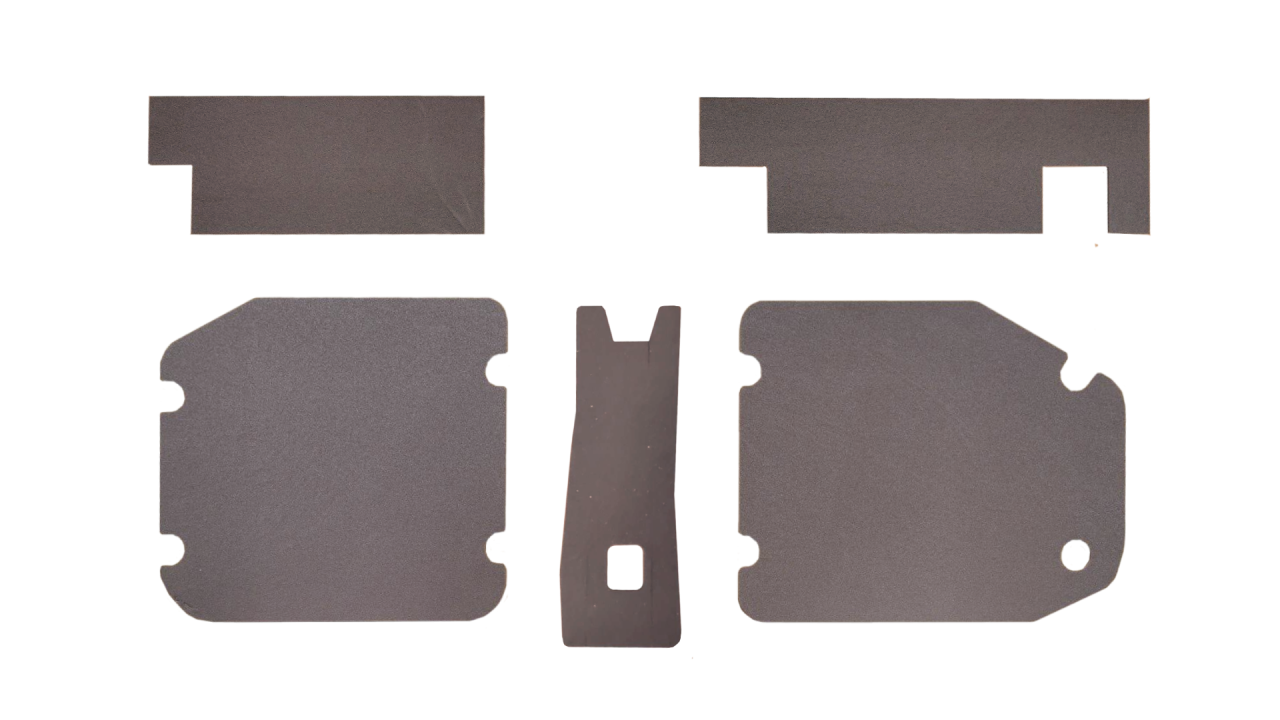

構成パーツレイアウト

Ａ

B

C

D

E

F

A　フロント　左側

B　フロント　右側

C　シート下　左側

D　シート下　右側

E　センター

F　シート下裏面　4枚

A・B・Eパーツ

3層式

車両パネル

吸音・断熱層

遮音層

遮熱層

C・D・Fパーツ

セパレート3層

車両パネル

吸音・断熱層

遮音層

遮熱層

車両純正の遮熱パネル

C・D

F

A・B　フロント左右

右

左

↑上側

アルミ面が車両ボディ側

スポンジ面が室内側です。

車両前方から後方に見た向き

シート前側下部にあるラッチのロックを外して左右シートを上げます。左右それぞれサイドのステップトリムを取外しフロアカーペットをめくりA・Bパーツをそれぞれ入れて元に戻します。

C・D　シート下　及びF　シート下裏面　左右

跳ね上げたシートの背面から遮熱板を固定している金具を曲げ起こして外します。

画像は助手席

左右それぞれ4点取付ナットを10mmのソケットレンチ等で外すとシートから座面パネルが取り外せます。。

F　シート下裏面の遮熱板への貼り込み

概ね中央付近で2cm程重なるように貼ります。（画像は説明上少し上にずらしています）

片側ずつ貼っていきます。相手素材の性質上曲面に対して大体沿うような感じでOKです。

もう片方も同様に貼り込んでいきます。

はみ出ている縁は折り込んで貼る為に切れ込みを入れていきます。（大体でOKです）

穴のある部分は後で空けますが予め折り込む時点でカットして逃がしておくといいです。

取付穴を空けます。穴とまでいかなくとも切れ込み程度でもOKです。

左右分同様に施工します。

これで遮熱版単体は完成です。

C・D　シート下取付

シート下パネルを脱脂して仮止めテープを貼ります。

パネルに貼り付けます。（スポンジ面は上）

取外し時同様に組付けていきます。

F　シート下裏面の遮熱板の取付

取付穴に金具を通しではめ込み、元の様に折り曲げて固定します。

E　センタートレイ部組付け

シートやカーペットを元通りに組付け後にEを設置してトレイを組付けて完成です。

・リヤサイドパネルデッドニングキット

　S700-RSDED

※画像は左用の配列です。左右分セットの商品です。

こちらは挟み込みタイプでなく貼付けタイプになります。

遮音材では無く制振・遮音材を使用しております。

構成パーツレイアウト

A　上段

B　中段

C　下段

D　前側

2層式

車両パネル

吸音・断熱層

制振・遮音層

C

Ａ

B

D

リヤサイドとシートベルトのトリムを外し

シートベルトの本体も取り外します。

シートベルトの上部は外しません。

貼付け面を脱脂します。

シートベルトの取付穴から入れていきます。

前後位置は前寄せで概ね垂直になるように貼り付けて下さい。

※画像の向きを便宜上、左右反転している部分がございますがご容赦願います。

Dを一部剥離紙をめくります。

左側

※反転画像

※反転画像

※反転画像

Bを先に貼り付けてそれに合わせてA・CをDに寄せて貼り付けます。

C

Ａ

B

D

・リヤゲートパネル防音・断熱キット

　S700-RGST

※こちらは貼付けタイプですがトリムに貼り付ける簡易タイプです。

構成パーツレイアウト

A　右側

B　中央

C　左側

2層式

リヤゲートトリム

吸音・断熱層

遮音層

C

Ａ

B

室内側

取付クリップとストラップを外しトリムを外します。

外したトリム側に貼り付けていきます。

各クリップの逃がし等も見ながら仮置きして

位置合わせして下さい。

位置合わせした仮置き位置を維持しながら剥離紙をめくって貼り付けていきます。

A・Cの形状はストラップ部の切り欠きにより非対称です。Bは上下左右対称です。

元通りクリップとストラップを組み付けて完成です。
