Grid-Cell
新感覚
立体構築できる新発想の吸音材
吸音材
積んだことありますか?
グリッドセルは主にドアトリムへの施工を目的とした吸音材です。トリムのデザインによる凹凸によってできる空間を埋めてトリム内での音の回り込みを防いだり、スペースをより有効的に活用して調音を図る事を目的とします。
製品の特徴
・カット不要
あらかじめミシン目のカットが入っていて必要な形に手でちぎって貼り付けます。
・自由自在
キューブ状の吸音材をトリム形状に合わせて好きな配置、高さへ積み上げることが出来ます。
・バランスのよく高い吸音性
・高い耐久力
高密度仕様のスポンジ素材を採用。より広い帯域で高い吸音性能を誇ります。
湿度や水分にさらされても加水分解しない特殊フォーム素材。
ウレタン素材で起こりやすい経年劣化を防ぎ、長期にわたり形状と吸音性能を保持します。
90mm
210mm
30mm
30mm
25mm
製品サイズ
仕様
厚み25mm 210mm×90mm 9枚入り
縦3等分、横7等分のミシン目カット
キューブサイズ 30mm×30mm×25mm
一枚あたり21個分 1セットでキューブ189個
シート1枚あたり寸法
キューブ1個あたり寸法

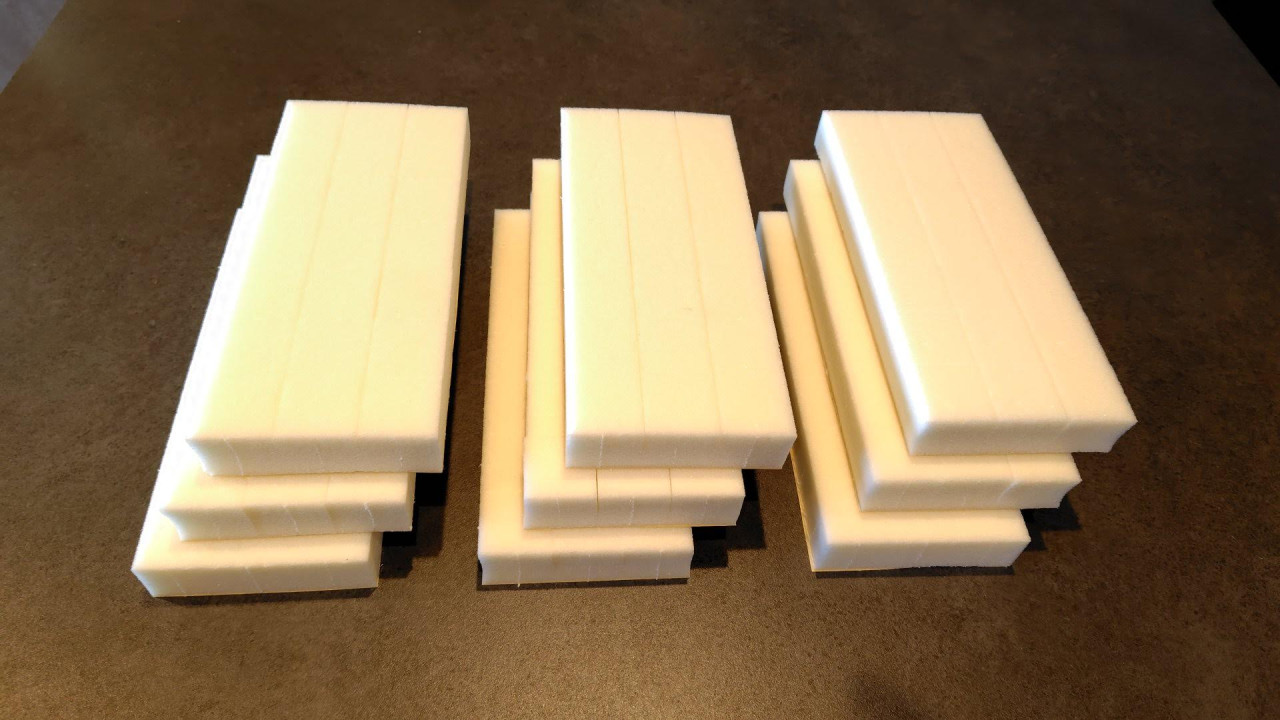

1セット分の製品画像

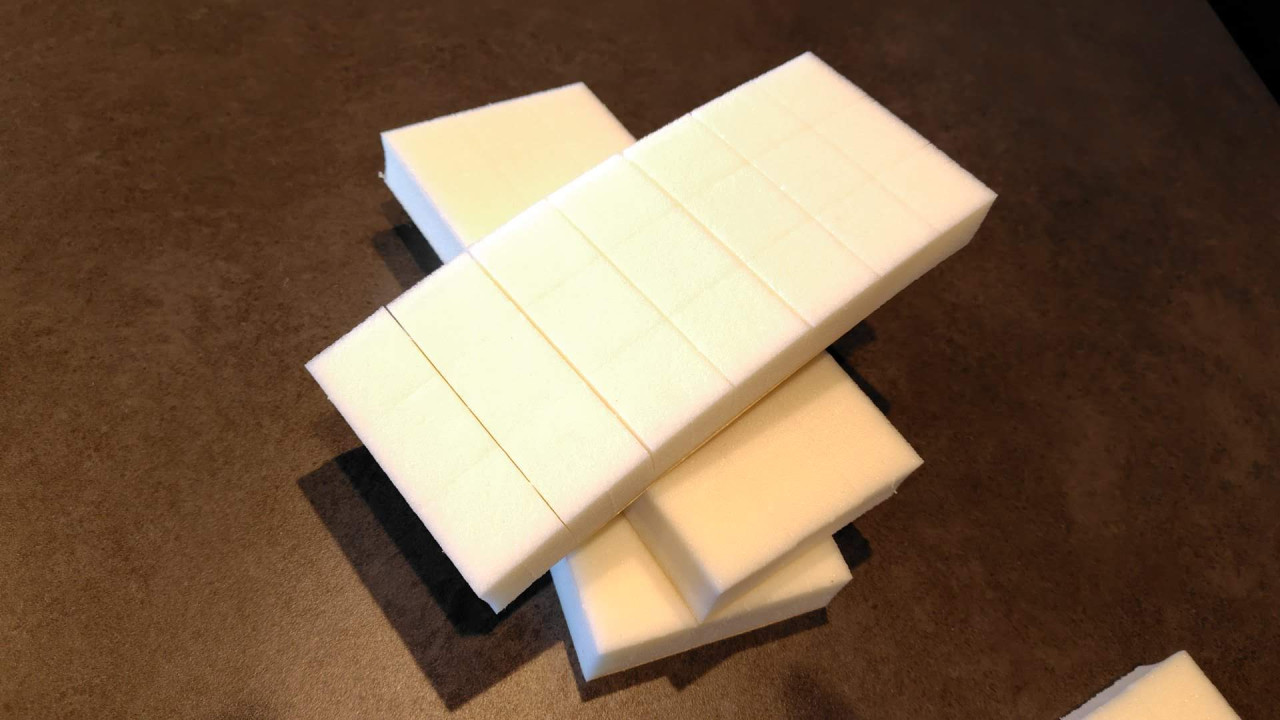

カット不要

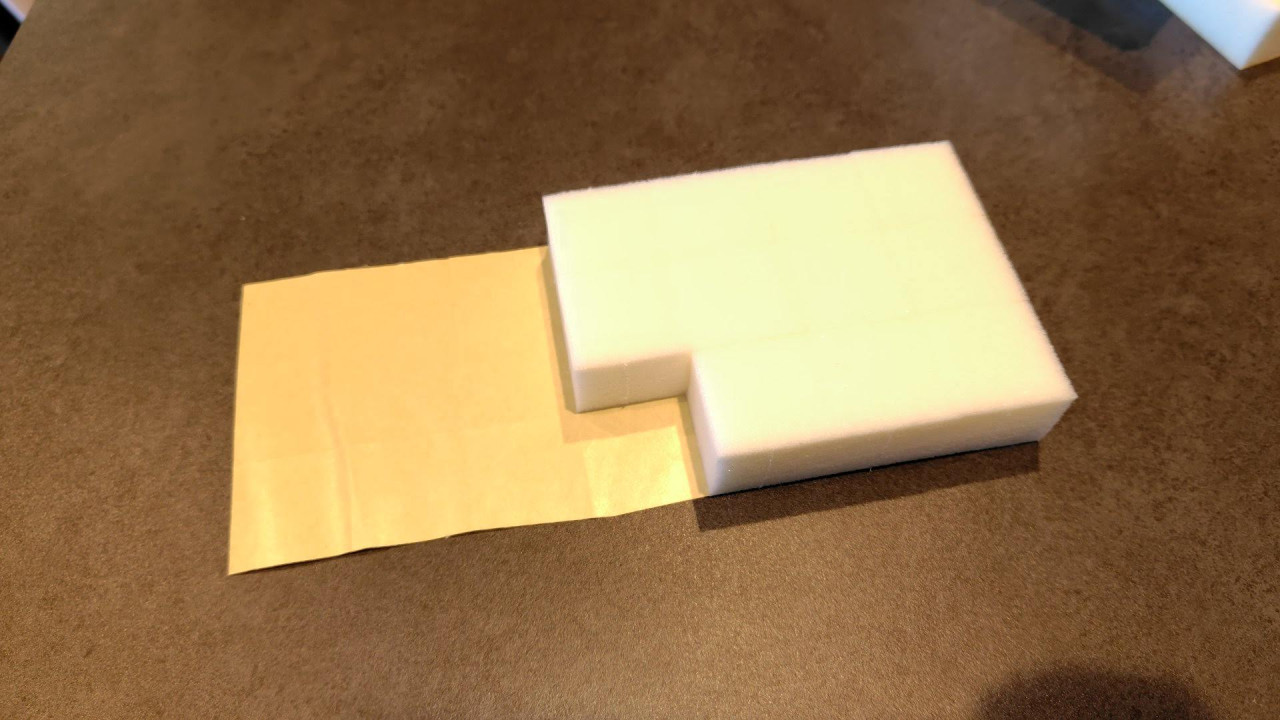

・ミシン目のプレカット済みなので手で容易にちぎれます。

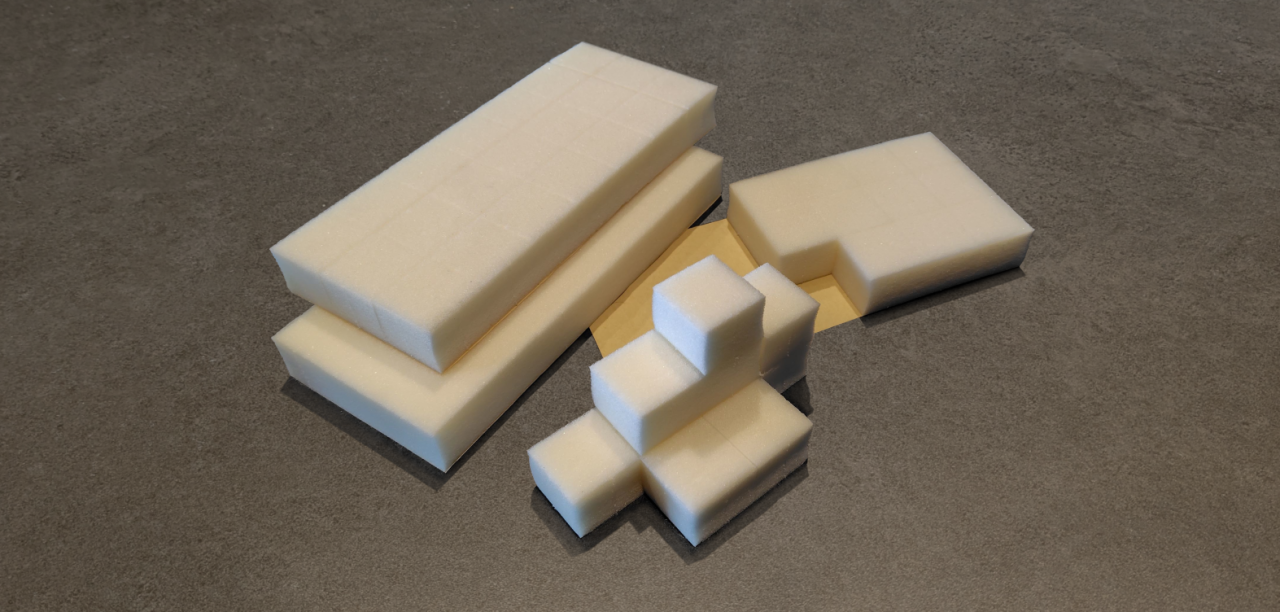

自由自在の立体構築
・キューブを自在に配置積み上げできます。
積み上げた上からシートタイプの吸音材を施工する事も可能です。
画像ではスーパーセルフォームを使用。
・広範囲でバランスよく高い吸音特性の為ドアトリム内の吸音に適しています
バランスよく高い吸音性
施工例・参考使用量等
施工車両 HONDAフリード GB5
一通りデッドニングを施工しているドアトリムでの追加施工

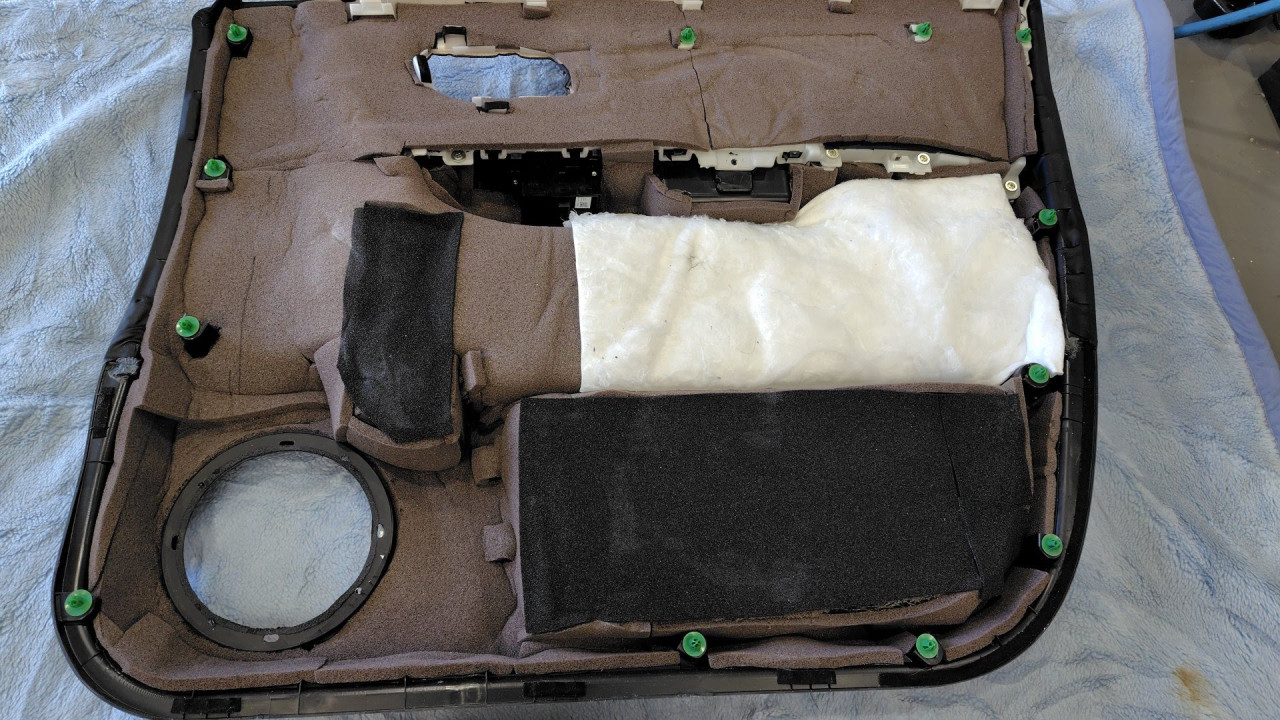

こちらの状態から

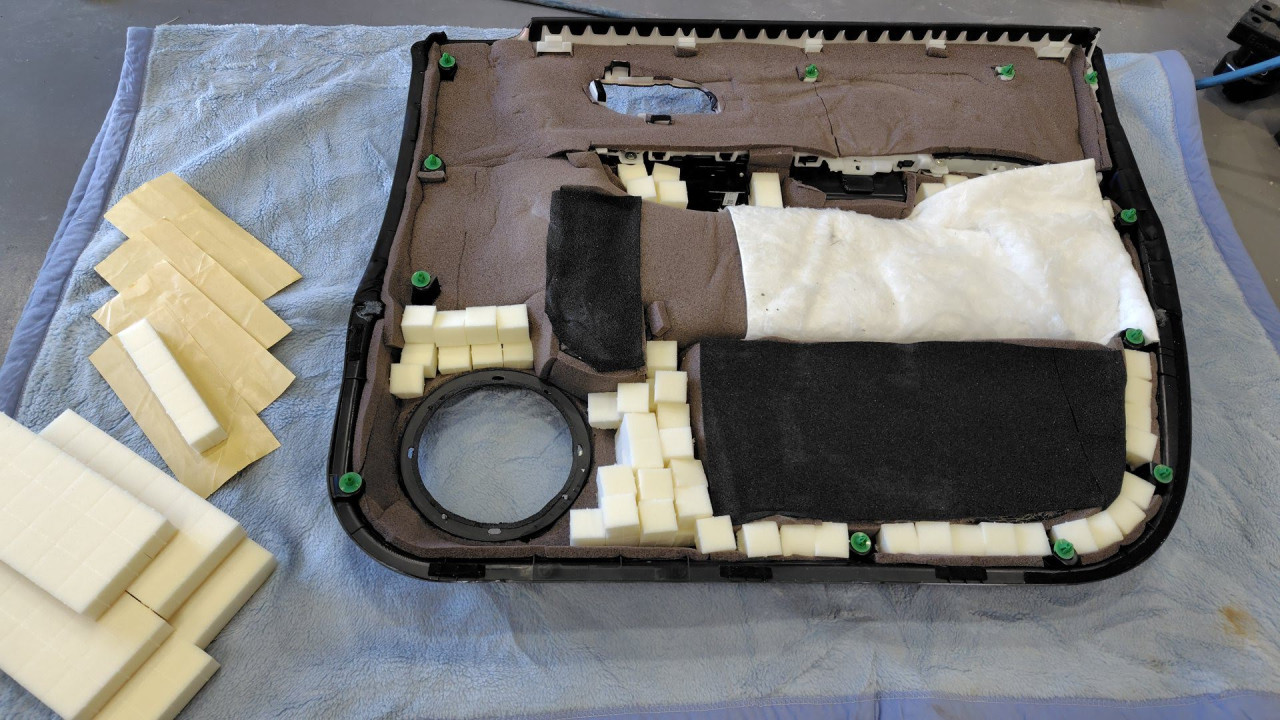

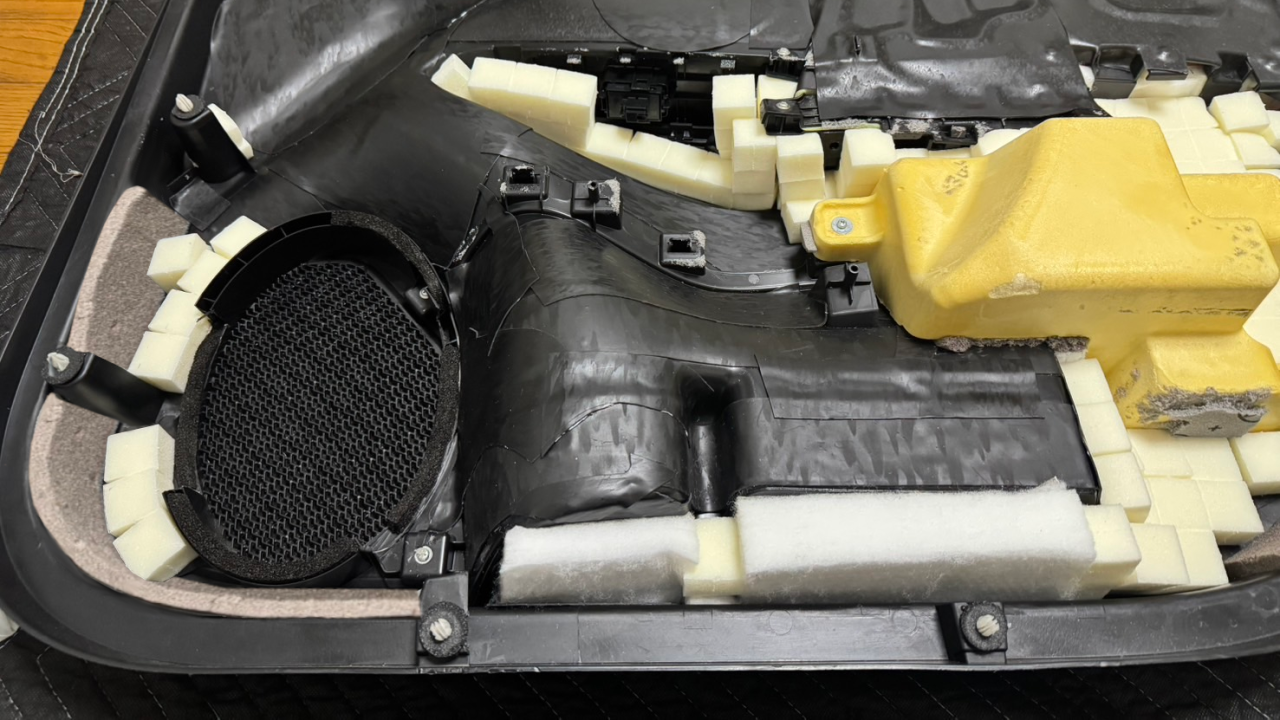

空洞部分を対象に埋めていきます。
片側あたり4シート弱
(キューブ79個分)使用しました。

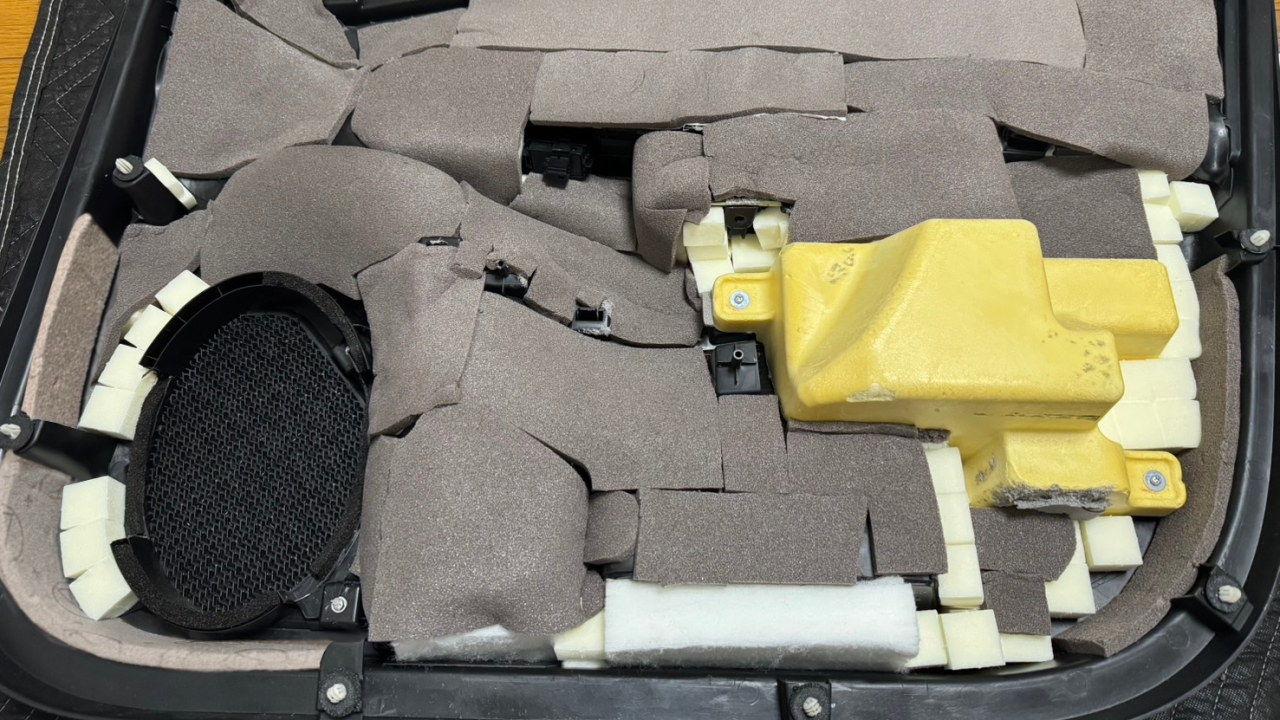

シート状の吸音材で覆って完成です。
スーパーセルフォーム等の薄型を使用すると便利です。
今回は5mm厚を使用。
施工車両 VW カリフォルニア T6

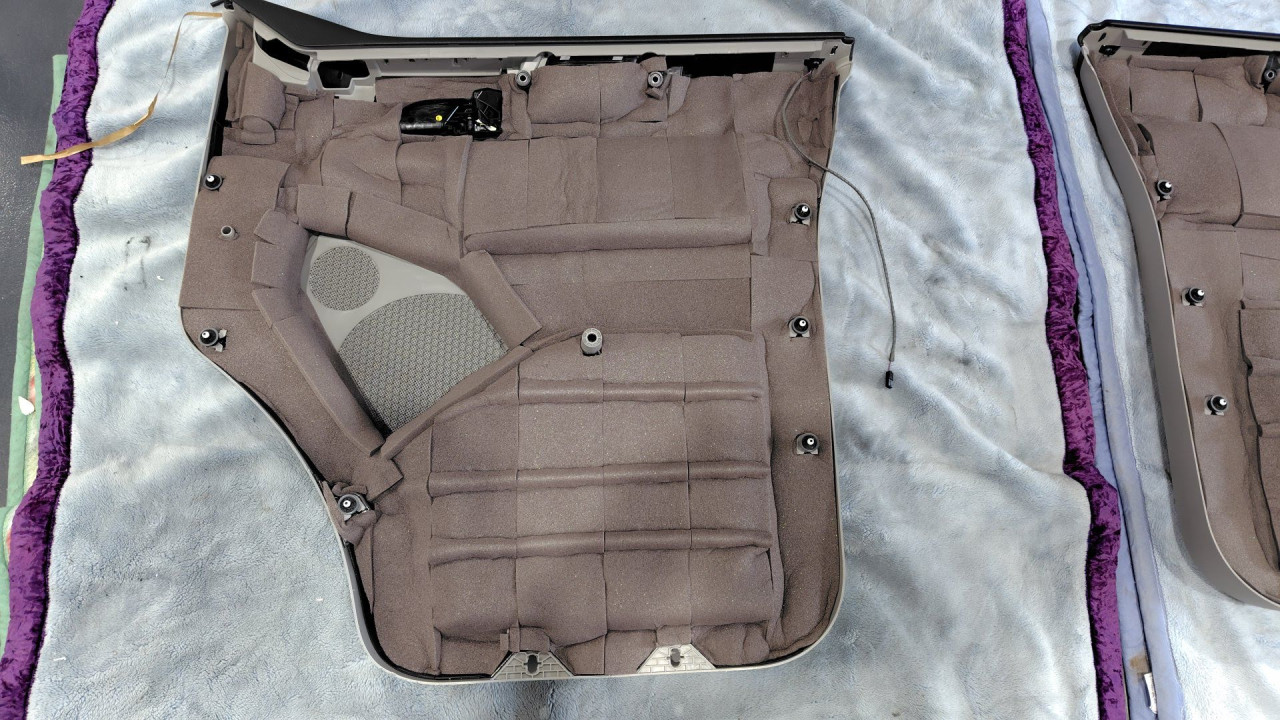

非常に大きな空洞を持つドアトリムです。

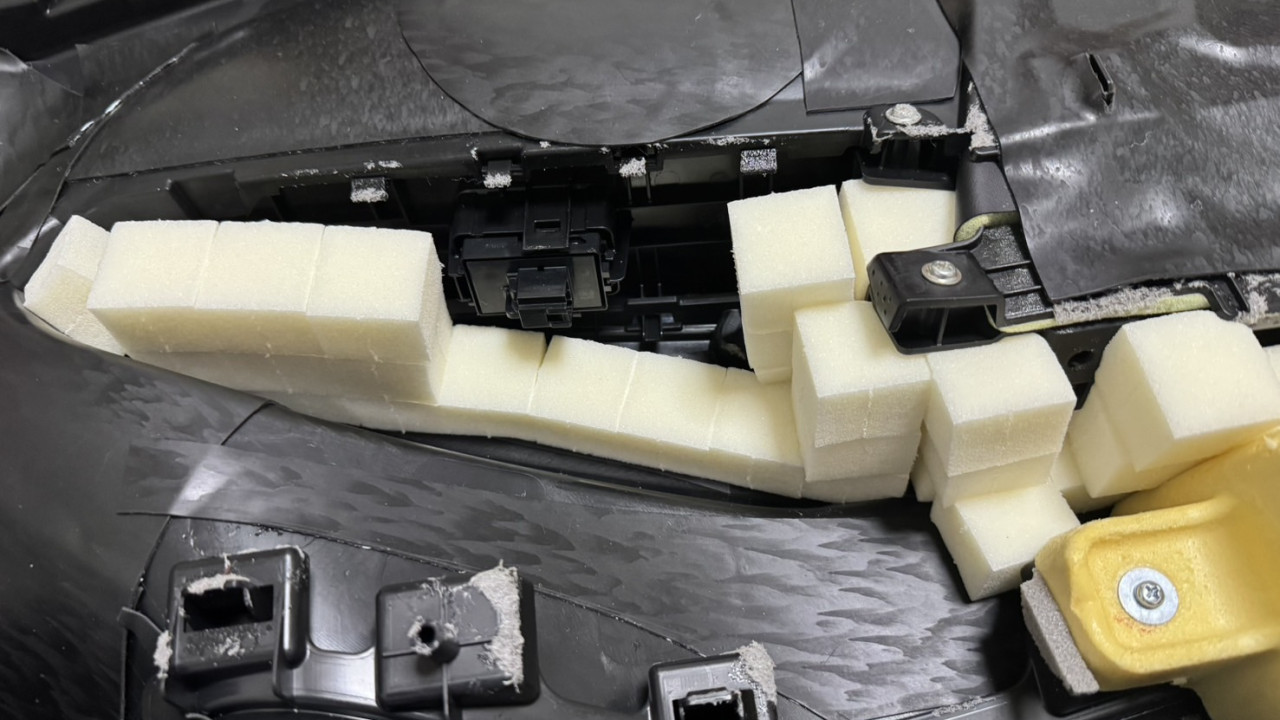

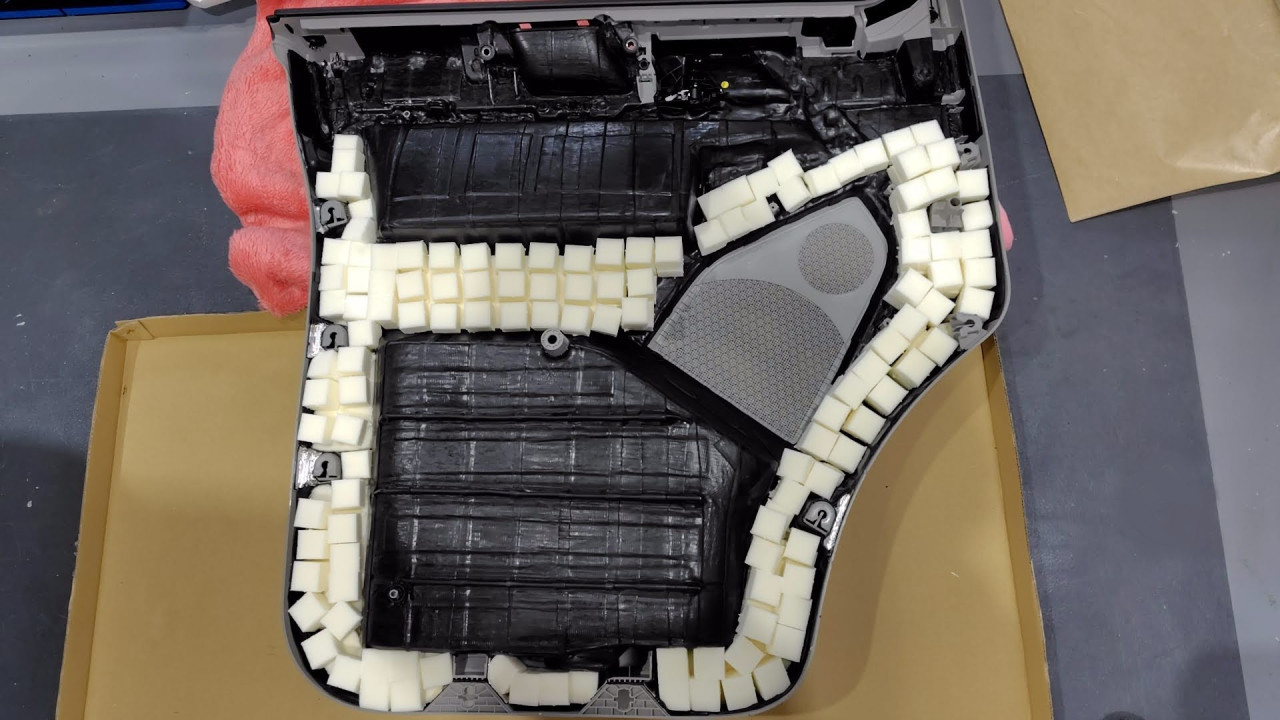

同様に空洞を埋めていきます。
片側あたり9シート弱
(キューブ184個分)使用しました。

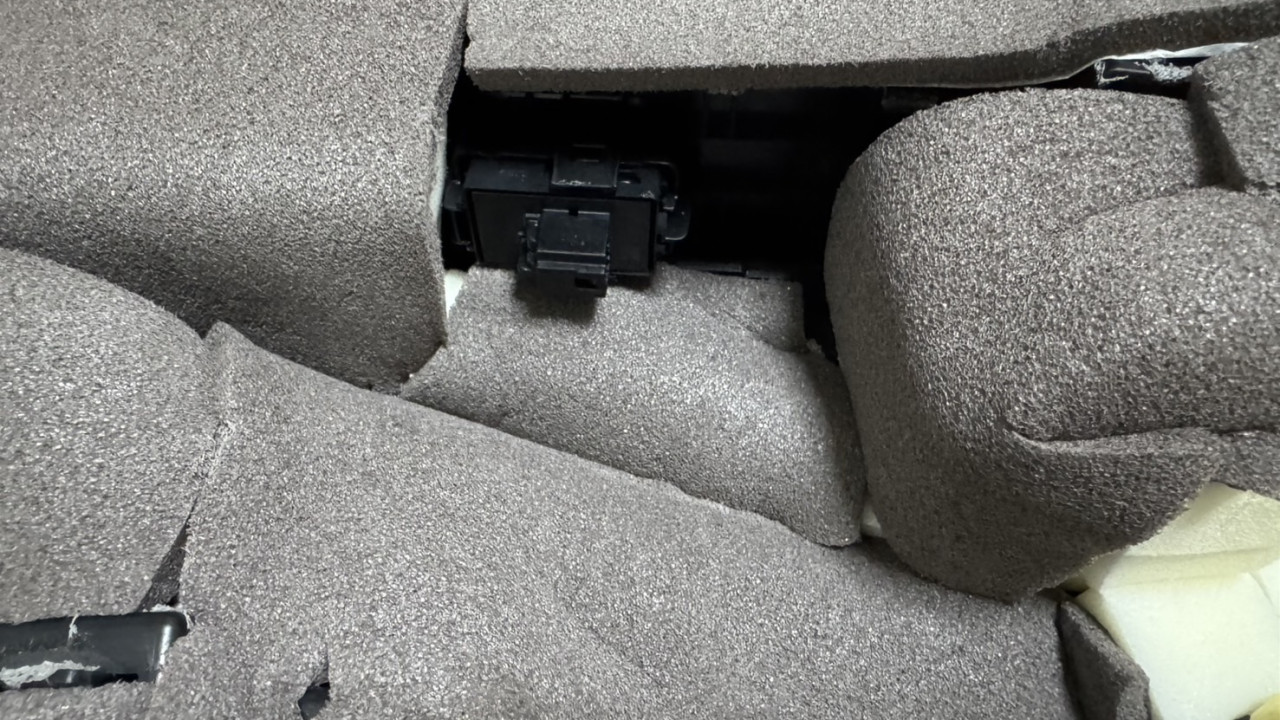

スーパーセルフォームで全体を覆って完成です。
